銅纜檢測參數：插入損耗

　　對布線鏈路的質量評估呢，僅憑肉眼看是無法判定的，需要依據公認權威的測試標準進行全面測試。

　　而簡單的僅僅通過測試打線“線序”，線纜的長度和電阻值是否超標？有沒有開路？線纜在哪斷了？有沒有短路？線纜中有沒有金屬線搭在一起等等，光測這些參數是沒辦法保證電纜和鏈路的質量的，只能判斷一下電纜的連通性。國際和國家標準都規定了一系列與網絡鏈路質量相關的物理參數要求，其中的任何一項或幾項不合格，都會導致網絡鏈路性能不穩定，表現出來的網絡故障現象是，比如常見的網絡閃斷，網絡時斷時續，丟包甚至網絡中斷，今天就給大家介紹一系列測試參數中非常重要的一項，插入損耗，也稱為衰減。

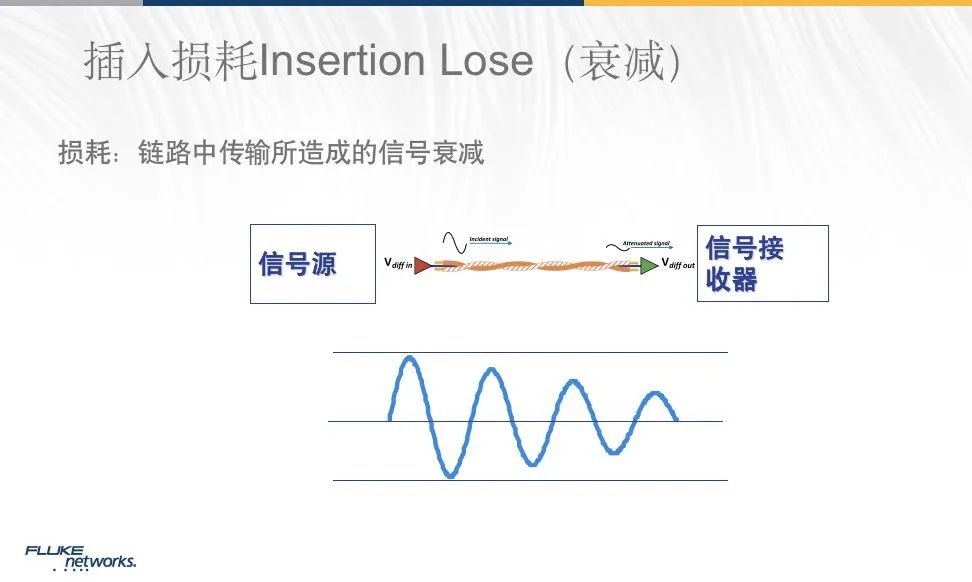

　　按照損耗字面的意思，損耗就是信號在鏈路傳輸中，信號強度逐漸由強變?nèi)醯倪^(guò)程，大家可以看一下這個片子，信號會由強變?nèi)?，信?hào)發出來后經過了線纜，在接收端就收不到信號發送端相同幅度的信號。如果損耗過大，接收端就無法準確接收信號，會造成網絡誤碼和重傳。

　　這就好比人在辨別聲音的時候，如果傳到耳朵里的聲音太小，我們就聽不到了，就得要求對方重新說一遍。所以為了保證不同品牌不同類型的電纜在一定范圍內性能的可靠性，標準規定了不同類型電纜損耗的極限值，這個損耗的極限值是隨頻率變化的函數，同時標準規定了平衡傳輸電纜的最大長度的限制，

　　那么導致?lián)p耗或者衰減過大的原因是什么呢？

　　一般來說，有以下幾個原因：

　　第一呢是由于電纜材質不合格，比如采用的銅的純度不夠，或者采用的是銅包鋁或者銅包鐵的線纜；第二呢是由于電纜中銅線的結構，使用了比標準規定還細的線規，也會讓電纜的衰減增加；還有就是不恰當?shù)亩私?，阻抗不匹配，電纜超長等，都是造成損耗的原因。

　　目前還沒有設備可以直接對衰減進行故障定位，但是我們可以采取輔助手段加以分析判斷。

　　從測試的數據中我們可以看到以下幾點：

　　測試長度是否超長

　　很顯然，電纜越長，衰減越大。比如通道長度超過了100米，損耗也會很大。

　　直流環路電阻

　　這是雙絞線兩根金屬芯線的電阻值之和。線徑越細，阻值也越大。線纜的成分，比如銅的電阻率低，鐵的電阻率高，假冒偽劣的銅包鐵電纜的阻值會明顯偏大。如果測得環路電阻過大，那么也意味著鏈路的損耗會比較大。

　　阻抗是否匹配

　　電纜的結構也會對損耗這個參數有影響，比如，典型的就是在水晶頭、插座等部位或者把不同材料的電纜接在一起，引起了阻抗不匹配，形成反射，反射的多了，總的能量就會減少，損耗也會很大。
